Стеклоподъемники – все, что вы хотели знать, но стеснялись спросить. Часть 1. Типы конструкций стеклоподъемников. Мировой опыт

Автомобильные стеклоподъемники – это устройства, которые служат для подъема и опускания боковых стекол в автомобиле. Устанавливаются они скрытно – внутри двери; на поверхности остается только ручка или кнопка, позволяющая регулировать высоту подъема стекла.

Стеклоподъемник – старейший и самый базовый прибор автомобильного «климат-контроля». С его помощью можно с равным успехом проветрить салон автомобиля или защитить его от дождя и ветра; пообщаться с инспектором ДПС, не открывая дверей, и покурить в пути.

Механический стеклоподъемник Brose (начало 1930-х)

Немного истории

Первые в истории автомобилестроения стеклоподъемники были запатентованы немецким концерном Brose только в 1926 году (для сравнения, стеклоочистители появились в 1903 г.). Первыми автомобилями, получившими в комплектацию механические стеклоподъемники Brose в 1928 г., стали, естественно, «немцы»

Первые более или менее массовые модели автоматических стеклоподъемников появились в 1940 году на моделях Packard 180 и семиместных седанах и лимузинах Lincoln. С этого момента началась официальная история автоматических стеклоподъемников, полная интересных фактов и инженерных триумфов.

Конструкции и типы стеклоподъемников

Основные части конструкции стеклоподъемника – это привод и подъемный механизм. Их конструкции и определяют, к какому типу относится стеклоподъемник.

В зависимости от привода стеклоподъемники подразделяются на два основных типа:

1. Механические. Для поднятия и опускания необходимо вручную приложить усилие. От рукоятки оно передается через прямозубые шестерни на приводной валик.

Низкая стоимость, отсутствует энергопотребление, защита от самопроизвольного поднятия окна (безопасны для детей), работают при отключенном двигателе.
Манипуляция требует внимания и времени от водителя. Невозможно закрыть все окна из одной точки салона.


2. Электрические.
Усилие для опускания и поднятия стекол генерируется в реверсивном электродвигателе.

Управляются легким нажатием. Есть модели с автоматическим открыванием/закрыванием. Большинство моделей можно регулировать из одной точки (водительская дверь).
Потенциальная опасность для детей и домашних животных, которые могут случайно нажать кнопку, высовываясь из окна (исключения – модели с функцией реверсивного движения, мало представленные на рынке). Для работы стеклоподъемника необходимо напряжение с бортовой системы автомобиля.


Большинство мировых производителей изготавливают стеклоподъемники четырех типов: тросовые с одной и двумя направляющими, рычажные и кабельные.

Тросовые стеклоподъемники бывают с одной и с двумя направляющими

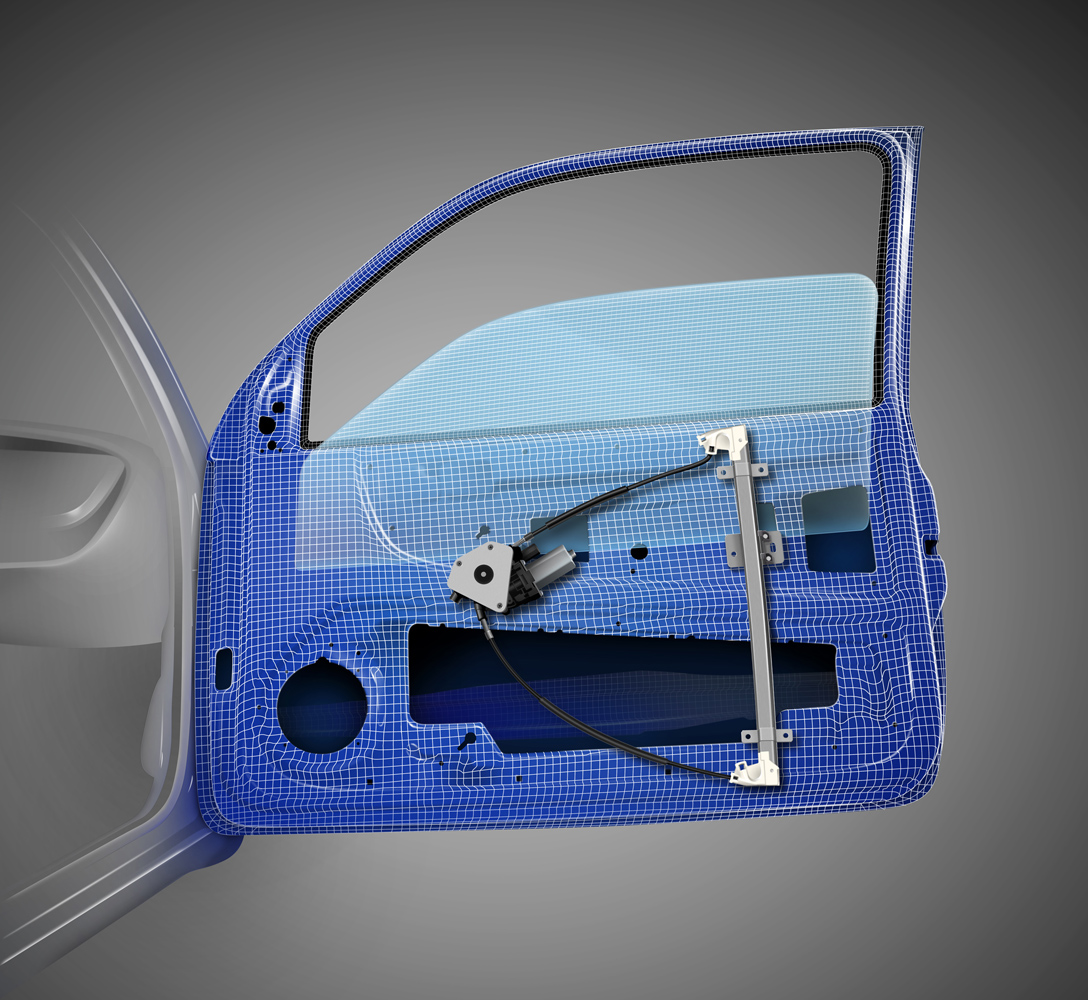

1. Тросовые с одной направляющей (англ. Single Rail или Bowden system, фр. Systemeа arc simple, исп. Sistema con simple carril, ит. Sistema ad arcosemplice, голл. Boog systeem, нем. Seilfensterheber-System). Основной элемент механизма подъема стекла – трос, натянутый между тремя роликами, которые закреплены на специальном подрамнике. Вращение приводного барабана задает направление движения троса (вверх или вниз на вертикальном участке) и, как результат – стекла.



Тросовые стеклоподъемники с одной направляющей – самая простая и дешевая конструкция в ассортименте большинства мировых производителей. Использовать ее можно для подъема стекол «без особых требований» – не слишком широких и тяжелых стекол передних и задних дверей. Тросовые стеклоподъемники с одной направляющей устанавливают в базу недорогих иномарок и отечественных автомобилей. Так, ВАЗ ставит их начиная с семейства 2108; в более поздних моделях (LADA Kalina, LADA Granta) стеклоподъемники с одной направляющей ставятся только в задние двери.

Компактность, относительная простота конструкции, низкая цена.
Тросы относительно быстро перетираются и требуют замены; пластиковые детали стеклоподъемника (ролики, крепление стекла, и т.д.) имеют ограниченный срок службы и со временем изнашиваются.

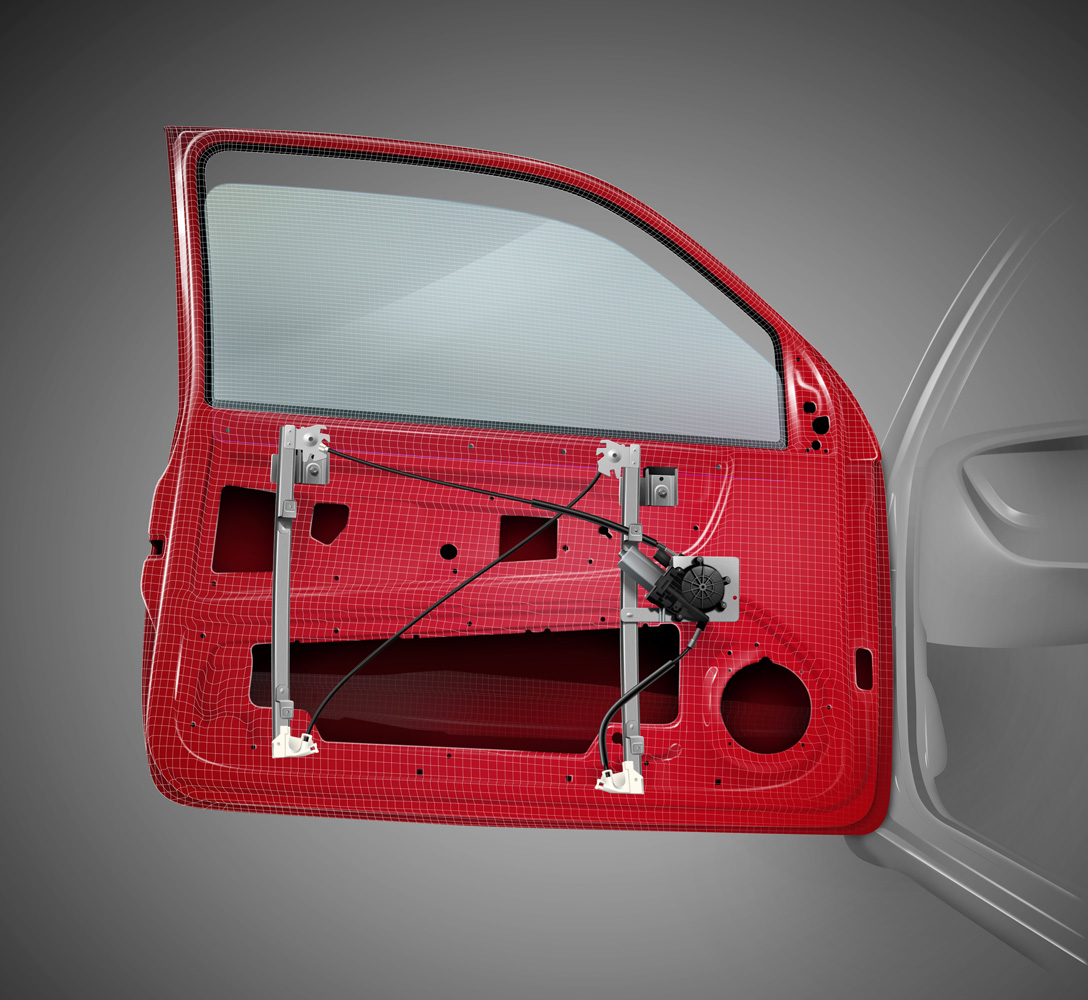

2. Тросовые с двумя направляющими (англ. Double Rail или Double bowden system, фр. Systeme en arc double, исп. Sistema con double carril, ит. Sistema a doppioarco, голл. Dubbel Boogsysteem, нем. Doppeltgefűhrter Seilfensterheber). Устройство и принцип действия аналогичны тросовым стеклоподъемникам с одной направляющей, однако для равномерного подъема стекла используется конструкция с двумя направляющими и двумя тросами.



Чаще всего устанавливаются на двери трехдверных хэтчбэков, большинства купе – под широкие, массивные стекла. В последнее время довольно часто тросовые стеклоподъемники в двумя направляющими устанавливают и в передние двери пятидверных универсалов и хэтчбэков, а также четырехдверных седанов вместо использовавшихся раньше стеклоподъемников с одной направляющей. Предпочтение им отдают потому, что стеклоподъмник с двумя направляющими обеспечивает большую точность хода стекол, а также имеет больший запас надежности и увеличенный срок службы.

Компактный – возможна установка в автомобилях с небольшим внутренним объемом двери; обеспечивает равномерный подъем без перекосов даже широких стекол.
Тросы относительно быстро перетираются и требуют замены; пластиковые детали стеклоподъемника (ролики, крепление стекла, и т.д.) имеют ограниченный срок службы и со временем изнашиваются.

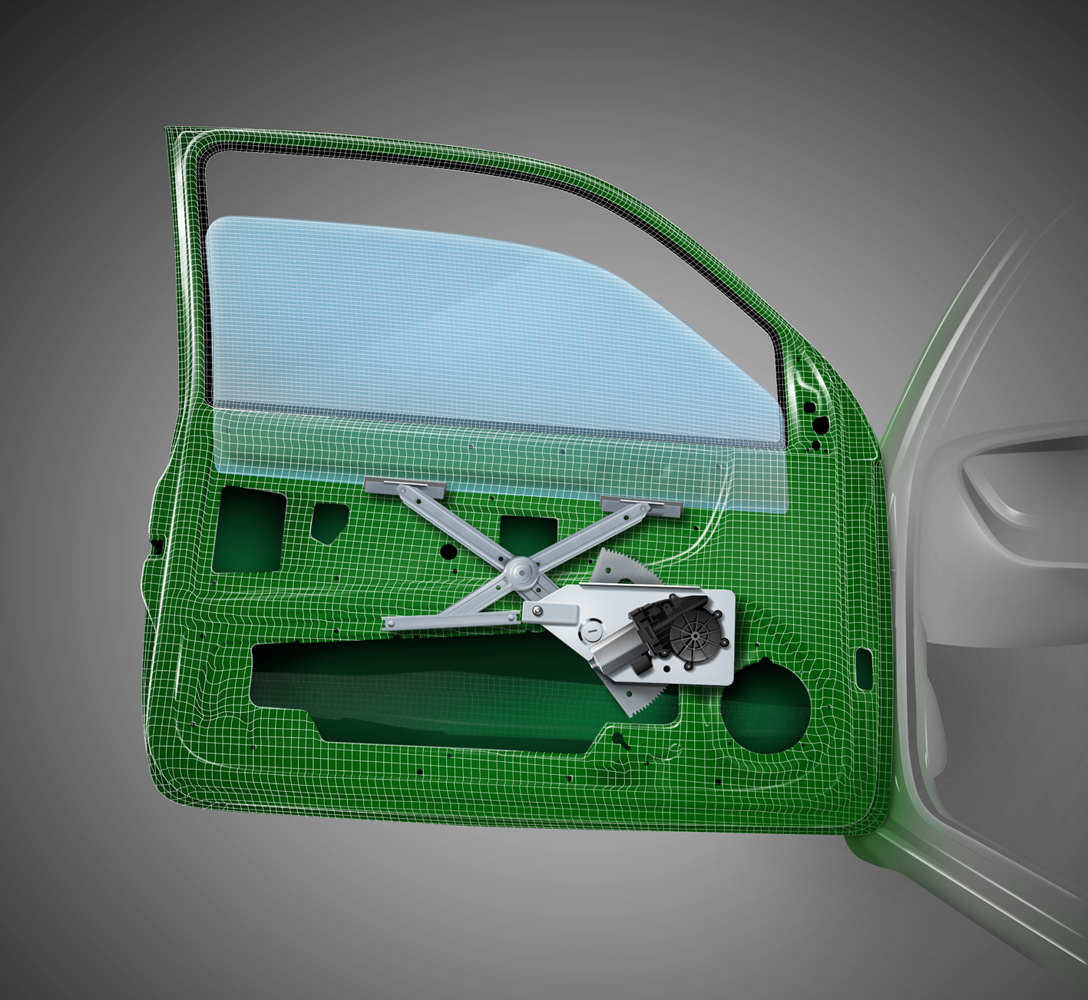

3. Рычажные, или ножничные (англ. Scissors system, фр. Systemeа ciseaux, исп. Sistema de tijeras, ит. Sistema a forbici, голл. Schaar systeem, нем. Scherensystem). Классическая конструкция стеклоподъемников. Основа подъемного механизма – рычаги на гибком Х-образном соединении. Изменение угла между ними регулирует высоту поднятия стекла, установленного на планке, которая соединена с верхними плечами рычагов.



Конструкция рычажных стеклоподъемников чрезвычайно надежна и долговечна. Обеспечивается это за счет использования металлических комплектующих; при этом сама конструкция стеклоподъемника достаточно тяжелая и объемная. Соответственно, есть и ограничения: установить такие стеклоподъемники получится только в двери с достаточным внутренним пространством.

Еще одно ограничение – высокая стоимость. Поэтому, как правило, рычажные стеклоподъемники предпочитают недешевые автомобильные бренды, для которых качество каждого узла автомобиля является неотъемлемой частью имиджа компании. Так, рычажные стеклоподъемники устанавливаются в классические модели BMW и Mercedes, а также в автомобили Mazda, Nissan.

Надежная классическая конструкция с максимальным сроком службы. Подходят для автомобилей с широкими и тяжелыми стеклами. В конструкции отсутствуют пластиковые детали, подверженные износу.
В верхних положениях стекло движется медленнее, чем в нижних.

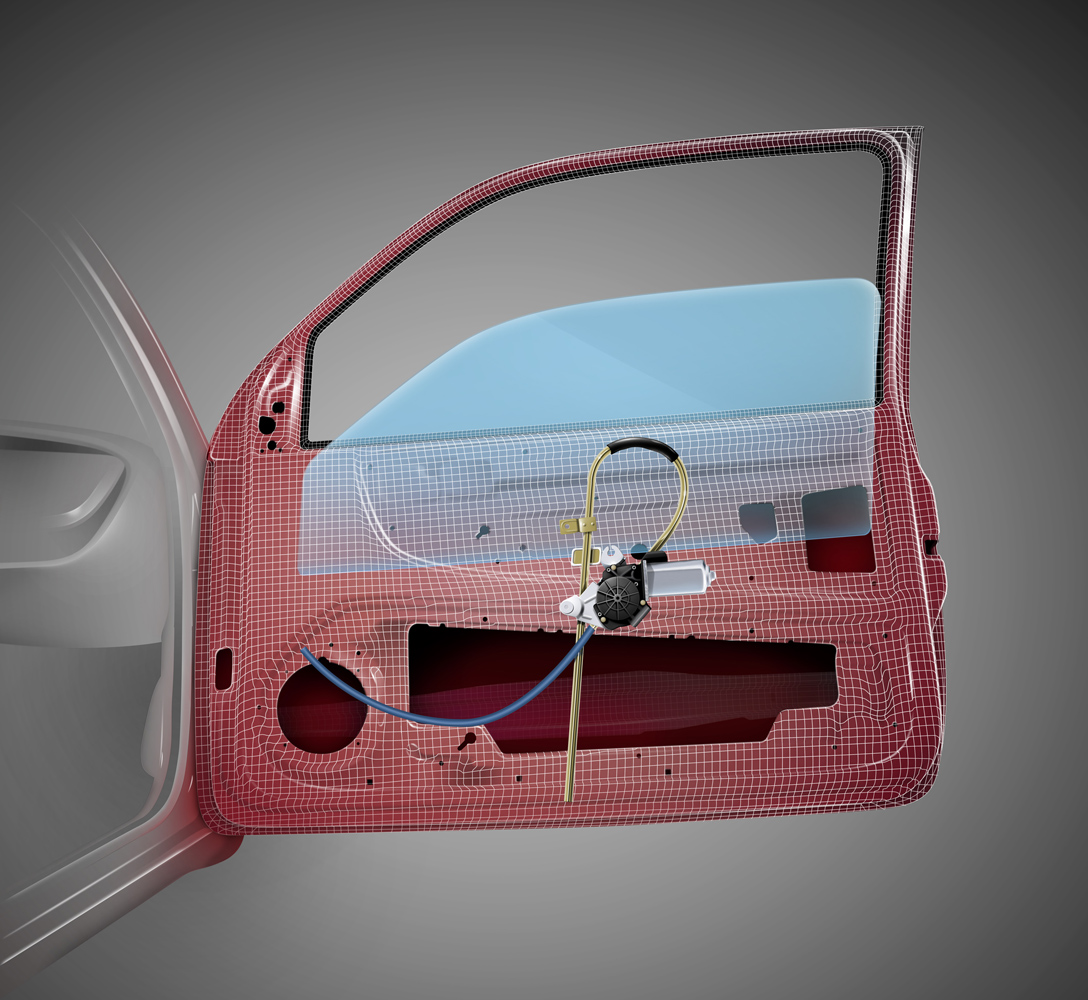

4. Кабельные (англ. Spiral cable, Cable system, фр. Systemeа cable, исп. Sistema con cable, ит. Sistema a cavo, голл. Kablesysteem, нем. Kabelsystem). Направляющая для стекла соединена с кабелем. Мотор приводит в действие катушку, на которую кабель наматывается как спиннинг при закрывании окна. Обратное вращение (для открывания окна) происходит под собственным весом стекла.

Стеклоподъемники этой конструкции созданы специально для установки под тяжелые стекла, поэтому их область применения ограничивается, в первую очередь, грузовым автотранспортом и автомобилями с широкими массивными стеклами.

Простая и надежная конструкция для широких и тяжелых стекол.
Не подходит для автомобилей с малым внутренним объемом дверей и легкими стеклами.

На этом заканчивается общепринятая мировая классификация стеклоподъемников: большинство производителей предлагают в своих каталогах именно стеклоподъемники этих четырех типов. Могут несущественно отличаться конструкции, материалы, качество и долговечность, но в остальном европейские, азиатские, американские производители единодушны. Российские немного выбиваются из этих стройных рядов, но об этом немного позже.

Стоит отметить еще один важный момент: конструкцию стеклоподъемника, который должен использоваться в определенной модели машины, выбирает автопроизводитель, а разработчики стеклоподъемников, в свою очередь, следуют его рекомендациям при составлении собственных каталогов. То есть если при сборке на конкретную модель ставят тросовый стеклоподъемник, то и на вторичном рынке вам для нее будут рекомендовать тросовый стеклоподъемник. Если средства/желания/конструкция автомобиля позволяют вам установить другой тип стеклоподъемника, это уже считается тюнингом. А для него пределов, как известно, нет (кроме тех, которые прописаны в законах).

Что касается самих производителей стеклоподъемников, то их в мире огромное количество. В России наиболее известны Valeo, Magnetti Marelli, VAICO (VEMO), тот же Brose.

В каталоге нашего интернет-магазина мы недавно представили еще один достойный бренд – LIFT-TEK, принадлежащий итальянской фирме ALGO, которая уже более 35 лет специализируется на производстве исключительно стеклоподъемников.

Естественно, немалая доля рынка стеклоподъемников приходится на китайских производителей. Всех их перечислять смысла нет: слишком длинный получится список. В нашем каталоге, в частности, представлена продукция Ningbo Stone Auto Accessory Co. – бренда, который тоже специализируется на выпуске стеклоподъемников.

О российских производителях и отечественных ноу-хау читайте во второй части статьи.
