    Фотоинструкция по установке электростеклоподъемников "ГРАНАТ" в передние двери ВАЗ-2110

    Перед началом работ необходимо ознакомиться с инструкцией по эксплуатации автомобиля и дополнительно установленного оборудования и выяснить возможность отключения аккумулятора, так как это может повлиять на работу бортового компьютера, настройку аудио аппаратуры и других устройств.

    Если аккумулятор отключить нельзя, рекомендуется на время монтажных работ удалить предохранители цепей, к которым подключаются электростеклоподъемники и освещение салона автомобиля.

    Снимаем обивку дверей.

    Поднимаем стекло в верхнее положение, и фиксируем от самопроизвольного опускания.

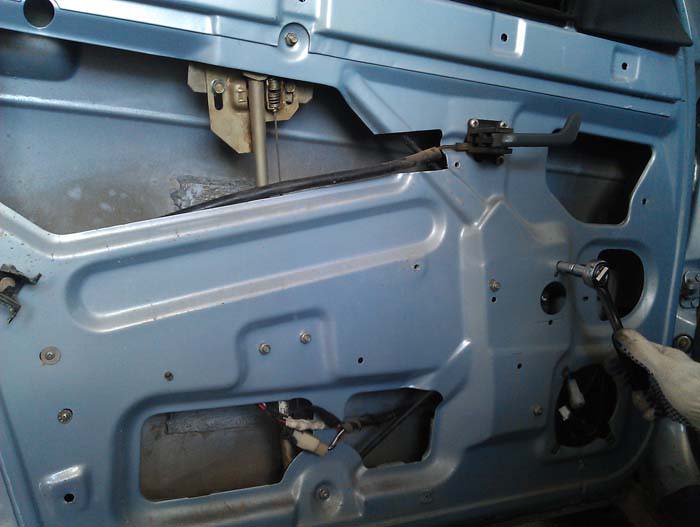

    Начинаем с демонтажа штатного механизма. Гайки с шайбами необходимо сохранить.

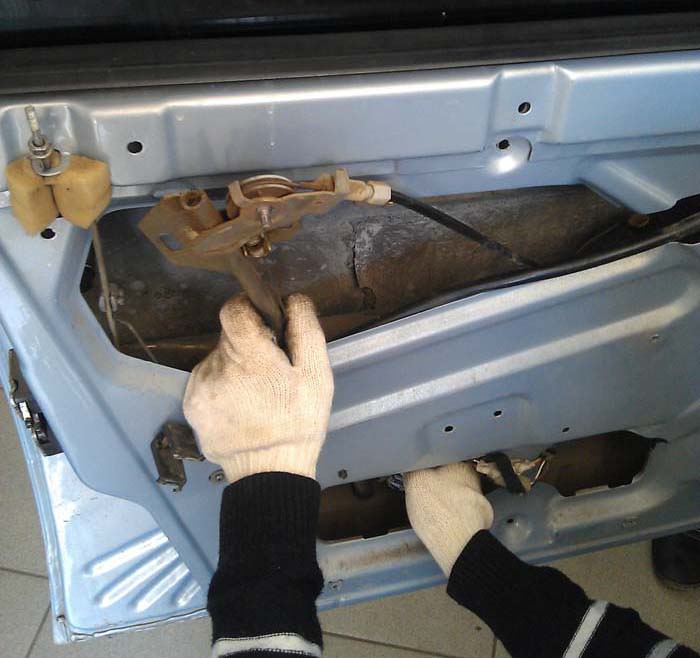

    Вынимаем из двери штатный стеклоподъемник.

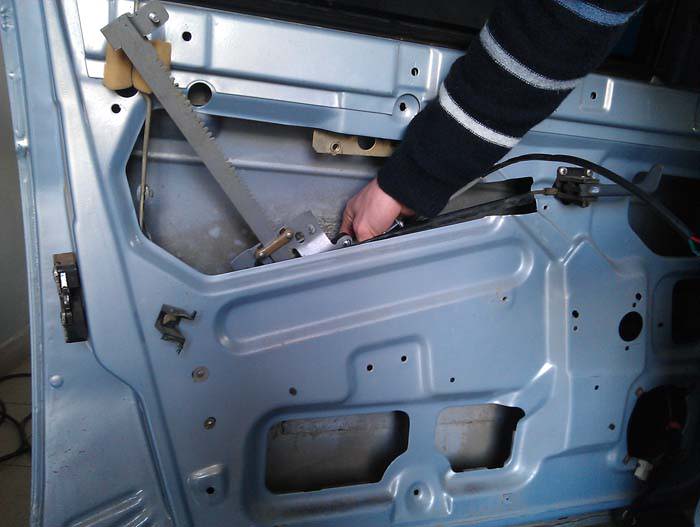

    Далее заводим механизм в дверь через верхнее монтажное окно.

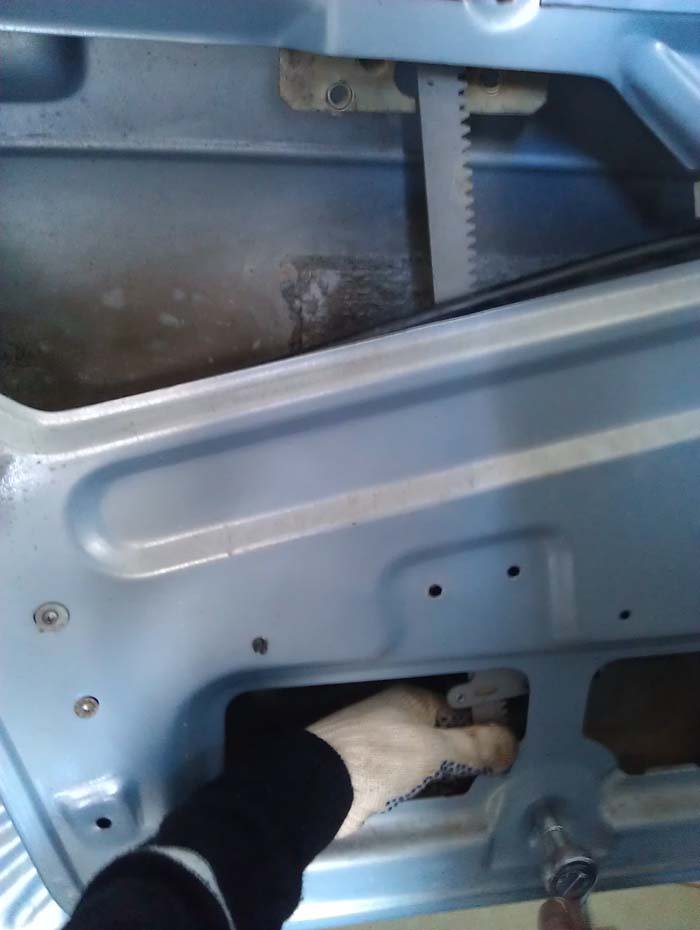

    Крепим рейку стеклоподъемника в нижнем отверстии штатным крепежом.

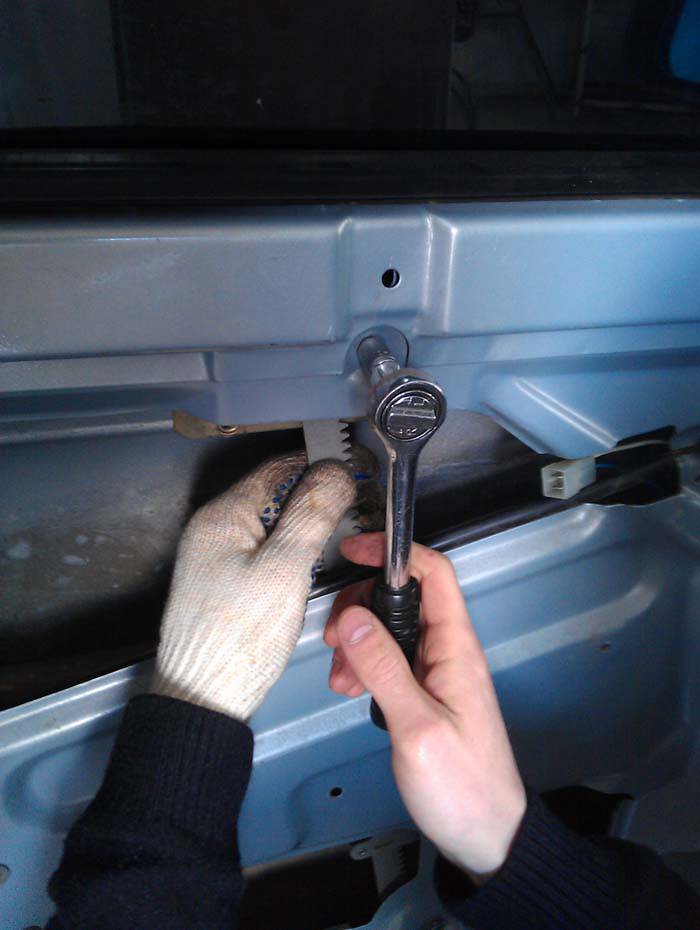

    Также крепим и в верхнем отверстии.

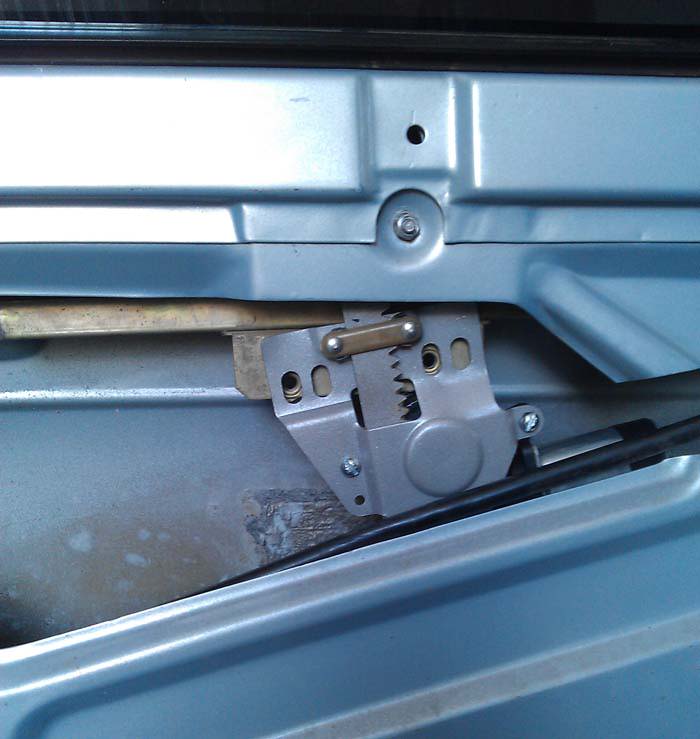

    Подаем напряжение 12 В на мотор и переводим каретку напротив технологического окна, сомещаем со стеклодержателем.

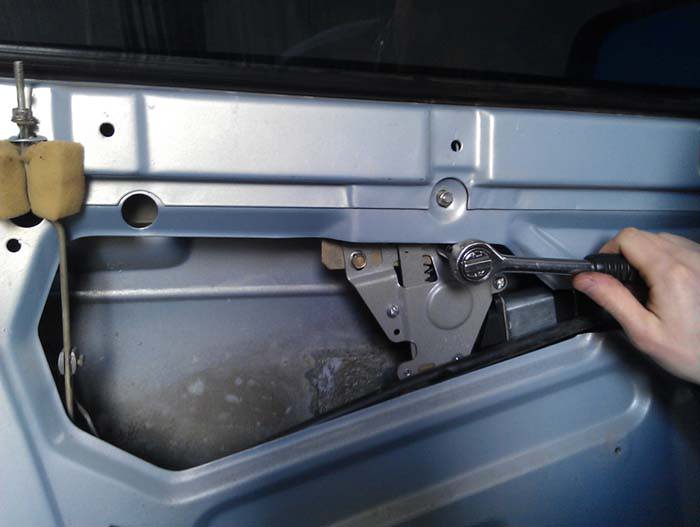

    Закрепляем стекло к каретке штатными болтами.

    Включением проверяем что стекло во время подъема и опускания не перекашивает, регулируем при необходимости.

    Стекло не должно выходить из направляющих, должно перемещаться без рывков и заеданий. В случае невыполнения данного требования, необходимо ослабить крепление стеклоподъемника к стенке двери, слегка повернуть весь механизм в ту или другую сторону и затянуть предварительно крепежными деталями. После повторной проверки и выполнения данных требований окончательно затянуть крепежные детали.

    Из полости двери, через отверстие в стойке, протягиваем двухжильный провод по салону до места расположения переключателей. Вставляем контакты в корпус, контакты на другом конце провода соединяем с электродвигателем стеклоподъемника.

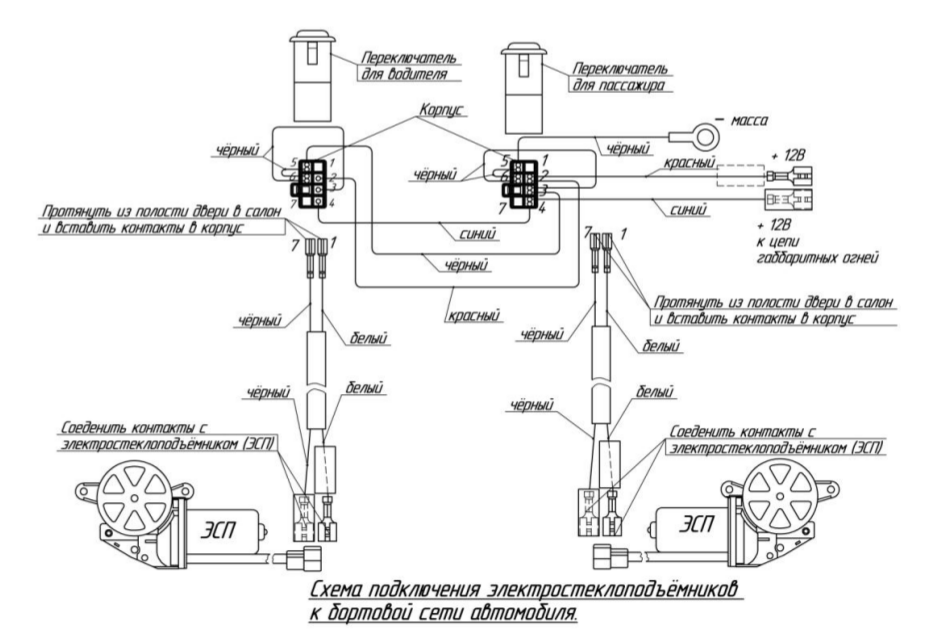

    Корпуса с проводками соединяем с переключателями. Выполняем соединения в соответствии со схемой подключения электростеклоподъемника:

    Присоединяем аккумулятор. Включаем габаритные огни автомобиля, при этом должна включиться подсветка переключателя электростеклоподъемника.

    Пробным включением проверяем работоспособность стеклоподъемника.

    Устанавливаем на место обивку двери. Ставим декоративные заглушки в отверстия от ручек штатных стеклоподъѐмников в обивках дверей и закрепляем их зажимами.

    Купить электрические стеклоподъемники "Гранат" для ВАЗ-2110 Вы можете в нашем интернет-магазине.
