Мы продолжаем рассказывать и показывать, как установить стеклоподъемники на различные автомобили. Тема этой статьи - установка стеклоподъемников на Рено Сандеро. Эксклюзивная иллюстрированная инструкция специально для покупателей интернет-магазина Стеклоподъем.РФ.
Порядок установки проиллюстрирован на правой (пассажирской) двери автомобиля.
Установка стеклоподъемников начинается со снятия обивки двери.
Снимаем ручку механического стеклоподъемника. Для этого прижимаем к себе муфту, крючком поддеваем извлекаем металлический стопор.
Ключом Torx 20 выворачиваем саморез крепления обивки в подлокотнике двери.
Отворачиваем саморез крепления обивки на торце двери - также ключом Torx 20.
Ключом Torx 30 выворачиваем винт крепления внутренней ручки открывания замка двери.
Вынимаем внутреннюю ручку из отверстия в обивке, поддев ее пластиковой лопаткой. И снимаем ее, выводя тягу из отверстия рычага ручки.

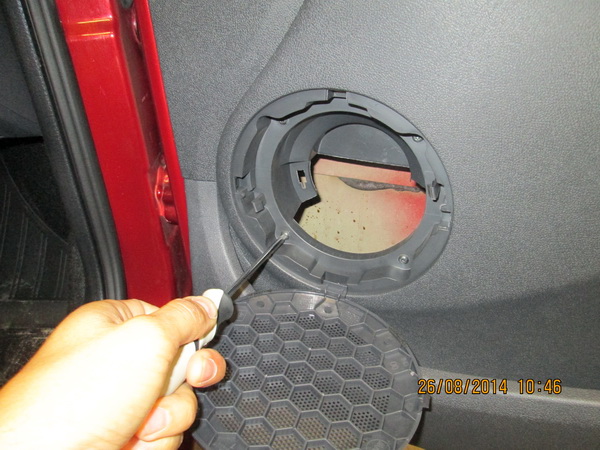

Отверткой поддеваем и откидываем крышку динамика. Ключом Torx 20 отворачиваем четыре самореза под ней.
Если в двери установлен динамик, то он крепится этими саморезами - выкручиваем их. Затем извлекаем динамик из ниши, отжимая два фиксатора. И, нажав на фиксатор на колодке проводов, отсоединяем его от электропроводки.
После этого снимаем обивку двери - поддеваем снизу и тянем ее на себя, преодолевая сопротивление пистонов и резиновой мастики, которой по контуру приклеена обивка.
Рекомендуем использовать в качестве рычага пластиковую лопатку или плоскую отвертку (подложив под нее ветошь, чтобы не повредить краску). Обивка крепится на 11 пистонах.
Выводим из отверстия в обивке джойстик наружного зеркала заднего вида.
Приподнимаем обивку за нижний край и, выводя кнопку блокировки замка двери из отверстия, снимаем ее.
Теперь, когда обивка двери снята, демонтируем штатный механический стеклоподъемник.
Накинув и вращая ручку опускаем стекло так, чтобы каретка стеклоподъемника оказалась в технологическом проеме двери.
Ключом Torx 20 или торцевым ключом на 8 отворачиваем два самореза крепления стекла к каретке стеклоподъемника.
Поднимаем стекло руками и фиксируем его в верхнем положении. Это можно сделать малярным скотчем или пластиковой лопаткой, подсунув ее под уплотнитель стекла.
Торцевым ключом на 10 отворачиваем две гайки крепления приводного механизма и две гайки крепления направляющей стеклоподъемника.
Крепежные детали, оставшиеся после демонтажа стеклоподъемника сохраняем. Они нам понадобятся для установки электрического стеклоподъемника.
Извлекаем механический стеклоподъемник Рено Сандеро из двери через монтажный проем.
Устанавливаем электростеклоподъемник "Форвард".
Заводим его в дверь и устанавливаем на место направляющей штатного механического стеклоподъемника. Шпильки помешаем в штатные крепежные отверстия.
Для крепления стеклоподъемников в двери применяем крепежные детали заменяемых стеклоподъемников.
Крепим рейку электрического стеклоподъемника двумя гайками.
Опускаем стекло двери и совмещаем отверстия в стекле с отверстиями в каретке электростеклоподъемника.
Крепим стекло к каретке стеклоподъемника двумя саморезами.
Подключаем электропроводку, подаем питание на мотор стеклоподъемника и проверяем его работу. Стекло должно двигаться плавно, без рывков и заеданий.
Прокладываем электропроводку к электродвигателям электростеклоподъемников через отверстия в стойках дверей и кабельный ввод. Производим ее подключение к бортовой системе согласно электрической схеме автомобиля.
Электрическая цепь стеклоподъемников должна быть защищена предохранителем с током срабатывания 20 А.
Рекомендуем подключение подключение питания стеклоподъемников производить:
- "плюсовой" провод на цепь аксессуаров (ACC),
- массу - на шпильку справа от педали акселератора под ковролином.
Переключатели стеклоподъемников устанавливаются в штатные места в панели приборов.
Внимание!
В комплекте идут переключатели электростеклоподъемников для ВАЗ-2109, Lada Samara и Chevrolet NIVA (92.3709).
Они меньше, чем оригинальные. Для их установки в штатные места Renault Sandero можно обернуть их двумя - тремя витками изоленты.
При желании, в нашем интернет-магазине можно приобрести оригинальные переключатели стеклоподъемников для Рено Сандеро.
Проверяем работу электростеклоподъемника. Направление движения стекла (вниз или вверх) должно соответствовать обозначению на переключателях. При неправильном движении стекла поменяйте полярность подключения в месте соединения с электродвигателем.
Включить габаритные огни автомобиля. При этом должна включиться подсветка переключателя. Выключить габаритные огни.
В обивки дверей, в отверстия ручек механических стеклоподъемников устанавливаем декоративные заглушки.
Обивку двери устанавливаем в обратной последовательности.
Благодарность
Мы благодарим за помощь в подготовке этой инструкции Дмитрия Фатьянова - нашего хорошего друга и, по совместительству, классного установщика дополнительного оборудования авторизованного сервисного центра Renault.
Отказ от ответственности
Эта статья носит исключительно информационно-популярный характер и не является руководством к действию.
Мы не рекомендуем производить самостоятельную установку стеклоподъемников, а тем более - их самостоятельное подключение. Наоборот - настоятельно советуем обратиться к квалифицированному специалисту (автоэлектрику, установщику дополнительного оборудования).
Монтажник должен обладать достаточной квалификацией для проведения следующих работ:
- разборка двери, демонтаж и установка стеклоподъемников;
- прокладка кабелей от мест подключения к бортовой сети автомобиля до переключателей и стеклоподъемников;
- подключение к бортовой сети автомобиля.
Купить электрические стеклоподъемники "Форвард" в передние двери Renault Sandero Вы можете в нашем интернет-магазине
