    Фотоотчет об установке блока переключателей стеклоподъемников и управления зеркалами UAZ Patriot и ГАЗель-NEXT

    Фотоотчет об установке блока переключателей стеклоподъемников и управления зеркалами UAZ Patriot и ГАЗель-NEXT подготовил наш покупатель Карташов Евгений Аркадьевич из Пермского края, в рамках участия в нашей акции.



    Заказал через сайт переключатель и блок переключателей с управлением зеркал. Вот так они выглядят в дверных обшивках

    Установка блока переключателей стеклоподъемников и управления зеркалами UAZ Patriot и ГАЗель-NEXT. Рис. 1

    Установка блока переключателей стеклоподъемников и управления зеркалами UAZ Patriot и ГАЗель-NEXT. Рис. 2

    Вот такой вот блок для УАЗ-Патриота и ГАЗель-NEXT.

    Установка блока переключателей стеклоподъемников и управления зеркалами UAZ Patriot и ГАЗель-NEXT. Рис. 3

    Выбрал его, а не калиновский потому, что не надо «колхозить» новый разъем для стеклоподъемника.

    Установка блока переключателей стеклоподъемников и управления зеркалами UAZ Patriot и ГАЗель-NEXT. Рис. 4

    Для разъема зеркал пришлось использовать 4 разъема от компьютера.

    Установка блока переключателей стеклоподъемников и управления зеркалами UAZ Patriot и ГАЗель-NEXT. Рис. 5

    Так же купил проводку для подключения зеркал, чисто ради донора проводов, так как все равно придется все переделывать =).

    Установка блока переключателей стеклоподъемников и управления зеркалами UAZ Patriot и Газель-NEXT. Рис. 6

    Сразу решил переносить кнопки электростеклоподъемников в дверь, так как по центру ими вообще неудобно пользоваться. Для этого снимаем центральный туннель

    Установка блока переключателей стеклоподъемников и управления зеркалами UAZ Patriot и ГАЗель-NEXT. Рис. 7

    и вытягиваем провода из-под сиденья и тянем их в дверь.

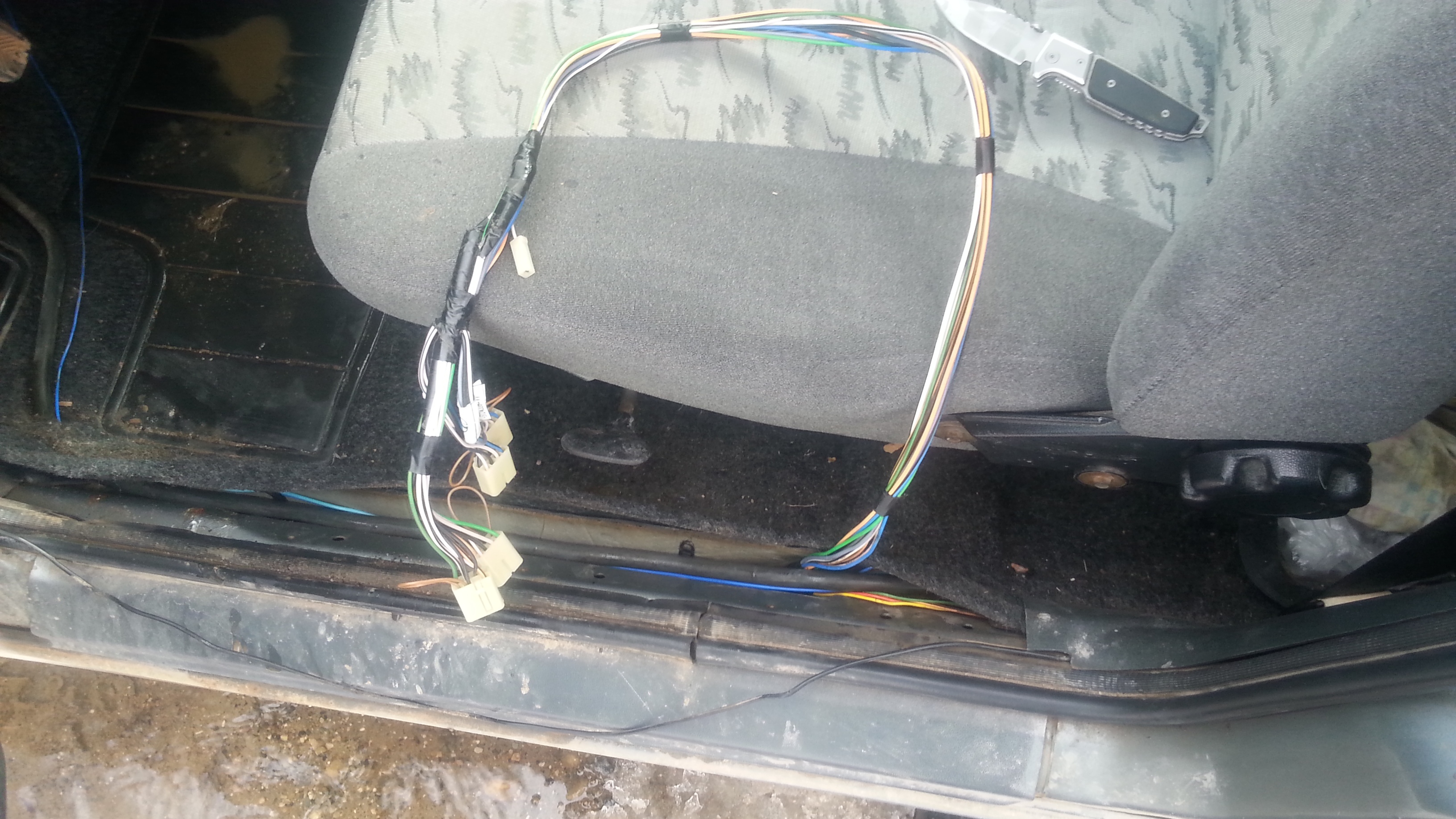

    Установка блока переключателей стеклоподъемников и управления зеркалами UAZ Patriot и ГАЗель-NEXT. Рис. 8

    Придется удлинить 2 провода, который идут на задние стеклоподъемники, так как их длины не хватит, они зеленым и оранжевым цветом. Просовываем провода в дверь.

    Установка блока переключателей стеклоподъемников и управления зеркалами UAZ Patriot и ГАЗель-NEXT. Рис. 9

    Чтобы упростить задачу с протяжкой, я отрезал все провода и только потом провел их через дверь так, как разъемы подключения протянуть через резинку будет сложно. Затем в дверь просовываем еще 5 проводов. 3 продода на пассажирское зеркало для регулировки, 1 провод, который пойдет на водительский поворотник, и 1 провод обогрева. Распиновка блока зеркал как на калиновском.

    Установка блока переключателей стеклоподъемников и управления зеркалами UAZ Patriot и ГАЗель-NEXT. Рис. 10

    "+, -, и подсветку" блока я подцепил от проводки стеклоподъемников.

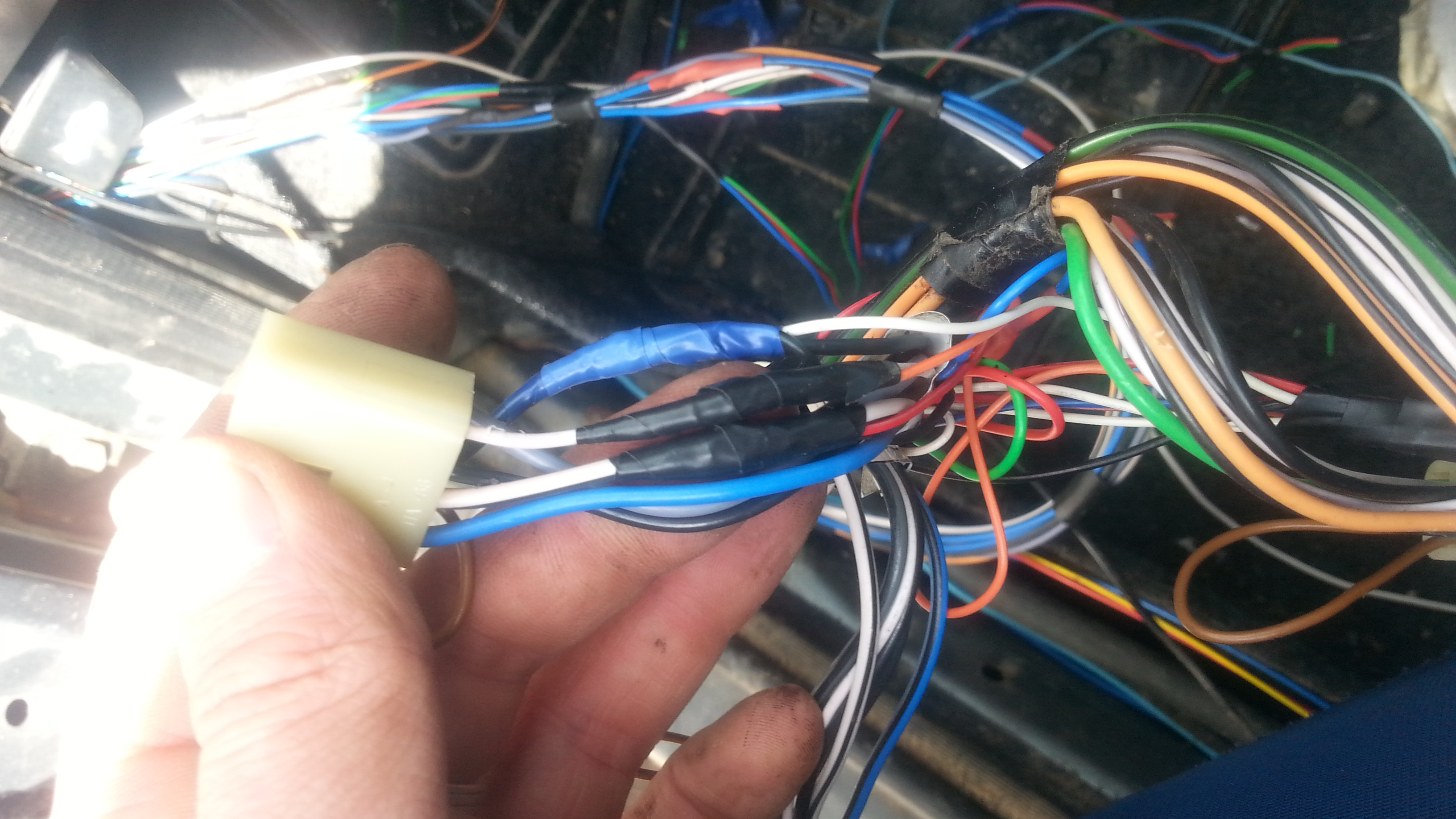

    Установка блока переключателей стеклоподъемников и управления зеркалами UAZ Patriot и ГАЗель-NEXT. Рис. 11

    Вот такой жгут проводов теперь красуется в водительской двери.

    Установка блока переключателей стеклоподъемников и управления зеркалами UAZ Patriot и ГАЗель-NEXT. Рис. 12

    Все присоединяем и ставим дверную карту.

    Установка блока переключателей стеклоподъемников и управления зеркалами UAZ Patriot и ГАЗель-NEXT. Рис. 13

    Затем устанавливаем блок. Водительская сторона готова.

    Установка блока переключателей стеклоподъемников и управления зеркалами UAZ Patriot и ГАЗель-NEXT. Рис. 14

    Переходим к пассажирской стороне. Протягиваем в дверь 8 проводов: 3 провода - регулировка зеркал, 3 провода - "+, -, подсветка" на кнопку стеклоподъемников, 1 провод - обогрев и 1 провод - поворотник. Дублируем кнопку электростеклоподъемников по этой схеме.

    Установка блока переключателей стеклоподъемников и управления зеркалами UAZ Patriot и ГАЗель-NEXT. Рис. 15

    Ведем эти провода к водительской стороне, Соединяем обогрев и 3 провода регулировки с концами из водительской двери. 3 провода для переключателя, подключаем к жгуту, который мы вывели в дверь. Провод обогрева подключаем к блоку предохранителей к 5-му по счету разъему, к коричневому проводу.

    Установка блока переключателей стеклоподъемников и управления зеркалами UAZ Patriot и ГАЗель-NEXT. Рис. 16

    Провода с поворотников зеркал проводим к щитку приборов.

    Установка блока переключателей стеклоподъемников и управления зеркалами UAZ Patriot и ГАЗель-NEXT. Рис. 17

    Находим там голубой (правый) и голубой+черный (левый) провод и подключаем к ним провода от зеркал, их легко найти на разъеме они самые верхние.

    Установка блока переключателей стеклоподъемников и управления зеркалами UAZ Patriot и ГАЗель-NEXT. Рис. 18





    Благодарим, Евгения Аркадьевича, за подготовленный отчет. Обещанный приз мы перечислим Вам на счет мобильного телефона.
